M12 7 পিন ফিল্ড তারেবল ওয়াটারপ্রুফ সংযোগকারী IP67
Dongguan Hejiaxin Technology Co., Ltd. চীনে m12 7 পিন ফিল্ড ওয়্যারেবল ওয়াটারপ্রুফ সংযোগকারী ip67-এর নেতৃস্থানীয় নির্মাতা এবং সরবরাহকারীদের মধ্যে একজন। দয়া করে এখানে চীনে তৈরি পাইকারি টেকসই পণ্য নির্দ্বিধায় করুন এবং আমাদের কারখানা থেকে মূল্য তালিকা পান। সমস্ত কাস্টমাইজড পণ্য উচ্চ মানের এবং প্রতিযোগী মূল্য সঙ্গে হয়.
প্রযুক্তিগত বিশেষ উল্লেখ
|
প্যারামিটার |
স্পেসিফিকেশন |
|
ভোল্টেজ রেটিং |
AC250V |
|
বর্তমান R ating |
6A এর থেকে কম বা সমান |
|
প্লাগ এর সময় |
1500 |
|
সর্বোচ্চ তারের ওডি |
6.0 মিমি এর চেয়ে কম বা সমান |
|
সার্কিট স্ট্রাকচার |
সমান্তরাল |
|
যোগাযোগ প্রতিরোধ |
10mΩ |
|
নিরোধক কাঠামো |
500MΩatDC500V |
|
ঘরের তাপমাত্রায় ভোল্টেজ সহনশীলতা |
1.5 কেভি |
|
তাপমাত্রা রেটিং |
-20 ডিগ্রি ~+85 ডিগ্রি |
|
জলরোধী স্তর |
IP67 |
উপাদান বিশেষ উল্লেখ
|
প্যারামিটার |
স্পেসিফিকেশন |
|
তারের উপাদান |
পিভিসি, রাবার |
|
জ্যাক উপাদান |
পিভিসি |
|
পিন উপাদান |
নিকেল-প্লেটেড ব্রাস |
|
সিলিং রিং |
রাবার |
পণ্য প্রকৌশল অঙ্কন
মাত্রিক অঙ্কন সংযুক্ত CAD নির্যাস প্রতি মূল যান্ত্রিক ডেটা প্রদান করে। পুরুষ প্লাগ সামগ্রিক দৈর্ঘ্য 46.0 মিমি, মিলন থ্রেড দৈর্ঘ্য 13.8 মিমি, প্যানেল-সাইড থ্রেড 12.0 মিমি; তারের এন্ট্রি 6.0 মিমি ওডি পর্যন্ত গ্রহণ করে। ফিমেল রিসেপ্টেকলের সামগ্রিক দৈর্ঘ্য 44.6 মিমি, মেটিং ফেস থ্রেড ডেপথ 12.4 মিমি, মাউন্টিং সাইড 8.8 মিমি – পুরুষ এবং মহিলা এনগেজমেন্ট দৈর্ঘ্যের মধ্যে অসাম্যতা লক্ষ্য করুন। সমস্ত থ্রেড M12×1.0; প্রতি ISO 2768‑m সহনশীলতা। ওয়্যারিং চেম্বারের অভ্যন্তরীণ এবং টার্মিনাল স্ক্রু অবস্থানগুলিও ক্ষেত্রের সমাপ্তির রেফারেন্সের জন্য নির্দেশিত হয়। CAD ইন্টিগ্রেশনের জন্য PDF/DWG উপলব্ধ। প্যানেল ক্লিয়ারেন্স গণনা করার সময় থ্রেড ওভারল্যাপ এবং সীল সংকোচন যাচাই করুন।
পণ্য বিস্তারিত

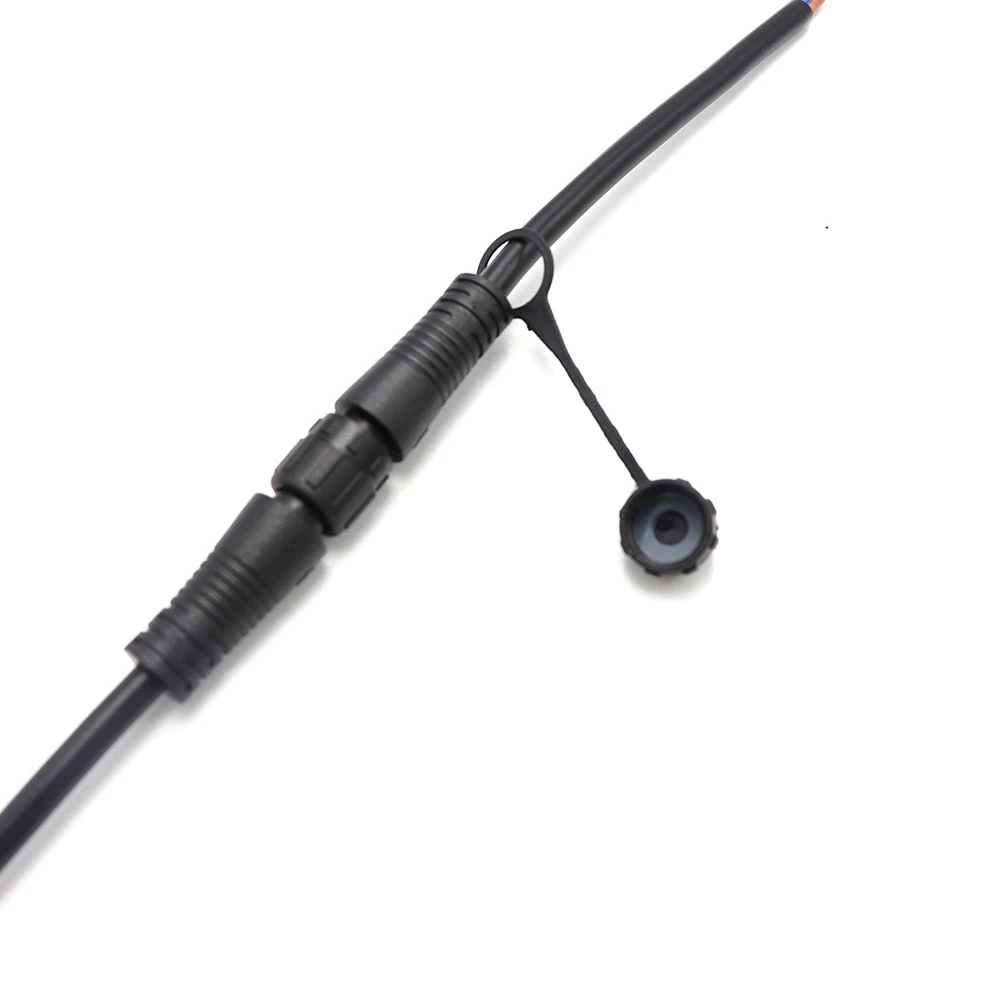

ডাস্ট ক্যাপ সঙ্গে মিলিত জোড়া
এই ফটোতে পুরুষ এবং মহিলা সংযোগকারীগুলিকে সম্পূর্ণরূপে মিলিত দেখায়, পুরুষের পাশের তারের প্রবেশের উপরে একটি কালো পিভিসি ডাস্ট ক্যাপ লাগানো রয়েছে। ডাস্ট ক্যাপ স্টোরেজের সময় বা সংযোগ বিচ্ছিন্ন হলে, স্ক্রু টার্মিনাল এবং সিলের অখণ্ডতা সংরক্ষণ করে ময়লা এবং আর্দ্রতার বিরুদ্ধে অতিরিক্ত সুরক্ষা প্রদান করে। M12×1.0 ধাতব থ্রেড সম্পূর্ণরূপে নিযুক্ত; কালো পিভিসি হাউজিং সামঞ্জস্যপূর্ণ চেহারা জন্য ক্যাপ উপাদান মেলে. ক্ষতি রোধ করতে ক্যাপটি সংযোগকারীর শরীরের সাথে সংযুক্ত থাকে। এই ছবিটি ক্ষেত্র ইনস্টলেশনের আগে সমস্ত উপাদানের যথাযথ সমাবেশ নিশ্চিত করে।
পুরুষ ও মহিলা আলাদা
এই ফটোতে পুরুষ প্লাগ (বামে) ধুলোর ক্যাপ ইনস্টল করা এবং মহিলা আধার (ডানদিকে) পৃথক করা হয়েছে। ক্যাপটি সম্পূর্ণরূপে পুরুষ থ্রেড এবং যোগাযোগের ক্ষেত্রটিকে ঢেকে দেয়, এটির প্রতিরক্ষামূলক ফাংশন নির্দেশ করে যখন সংযোগকারীটি অবিকৃত থাকে। মহিলা আধারটি স্পষ্টভাবে তার অভ্যন্তরীণ থ্রেড এবং যোগাযোগের সকেট দেখায়। উভয় M12×1.0 ধাতব থ্রেডই নিকেল-প্লেটেড ব্রাস। ক্যাপ হল একটি হালকা ঘর্ষণ গ্রিপ সহ একটি পুশ-অন ফিট – কোন সরঞ্জামের প্রয়োজন নেই৷ এই চিত্রটি সিস্টেম ইন্টিগ্রেশনের আগে স্টোরেজ এবং হ্যান্ডলিং পদ্ধতির জন্য একটি ভিজ্যুয়াল রেফারেন্স হিসাবে কাজ করে।
FAQ
গরম ট্যাগ: m12 7 পিন ফিল্ড ওয়্যারেবল ওয়াটারপ্রুফ কানেক্টর ip67, চায়না m12 7 পিন ফিল্ড ওয়্যারেবল ওয়াটারপ্রুফ কানেক্টর ip67 নির্মাতা, সরবরাহকারী, কারখানা
