M12 2 পিন থ্রেডেড ওয়াটারপ্রুফ সংযোগকারী IP67
Dongguan Hejiaxin Technology Co., Ltd. চীনে m12 2 পিন থ্রেডেড ওয়াটারপ্রুফ সংযোগকারী ip67-এর নেতৃস্থানীয় নির্মাতা এবং সরবরাহকারীদের একজন। দয়া করে এখানে চীনে তৈরি পাইকারি টেকসই পণ্য নির্দ্বিধায় করুন এবং আমাদের কারখানা থেকে মূল্য তালিকা পান। সমস্ত কাস্টমাইজড পণ্য উচ্চ মানের এবং প্রতিযোগী মূল্য সঙ্গে হয়.
প্রযুক্তিগত বিশেষ উল্লেখ
|
প্যারামিটার |
স্পেসিফিকেশন |
|
ভোল্টেজ রেটিং |
AC250V |
|
বর্তমান R ating |
6A এর থেকে কম বা সমান |
|
প্লাগ এর সময় |
1500 |
|
সর্বোচ্চ তারের ওডি |
6.0 মিমি এর চেয়ে কম বা সমান |
|
সার্কিট স্ট্রাকচার |
সমান্তরাল |
|
যোগাযোগ প্রতিরোধ |
10mΩ |
|
নিরোধক কাঠামো |
500MΩatDC500V |
|
ঘরের তাপমাত্রায় ভোল্টেজ সহনশীলতা |
1.5 কেভি |
|
তাপমাত্রা রেটিং |
-20 ডিগ্রি ~+85 ডিগ্রি |
|
জলরোধী স্তর |
IP67 |
উপাদান বিশেষ উল্লেখ
|
প্যারামিটার |
স্পেসিফিকেশন |
|
তারের উপাদান |
পিভিসি, রাবার |
|
জ্যাক উপাদান |
পিভিসি |
|
পিন উপাদান |
নিকেল-প্লেটেড ব্রাস |
|
সিলিং রিং |
রাবার |

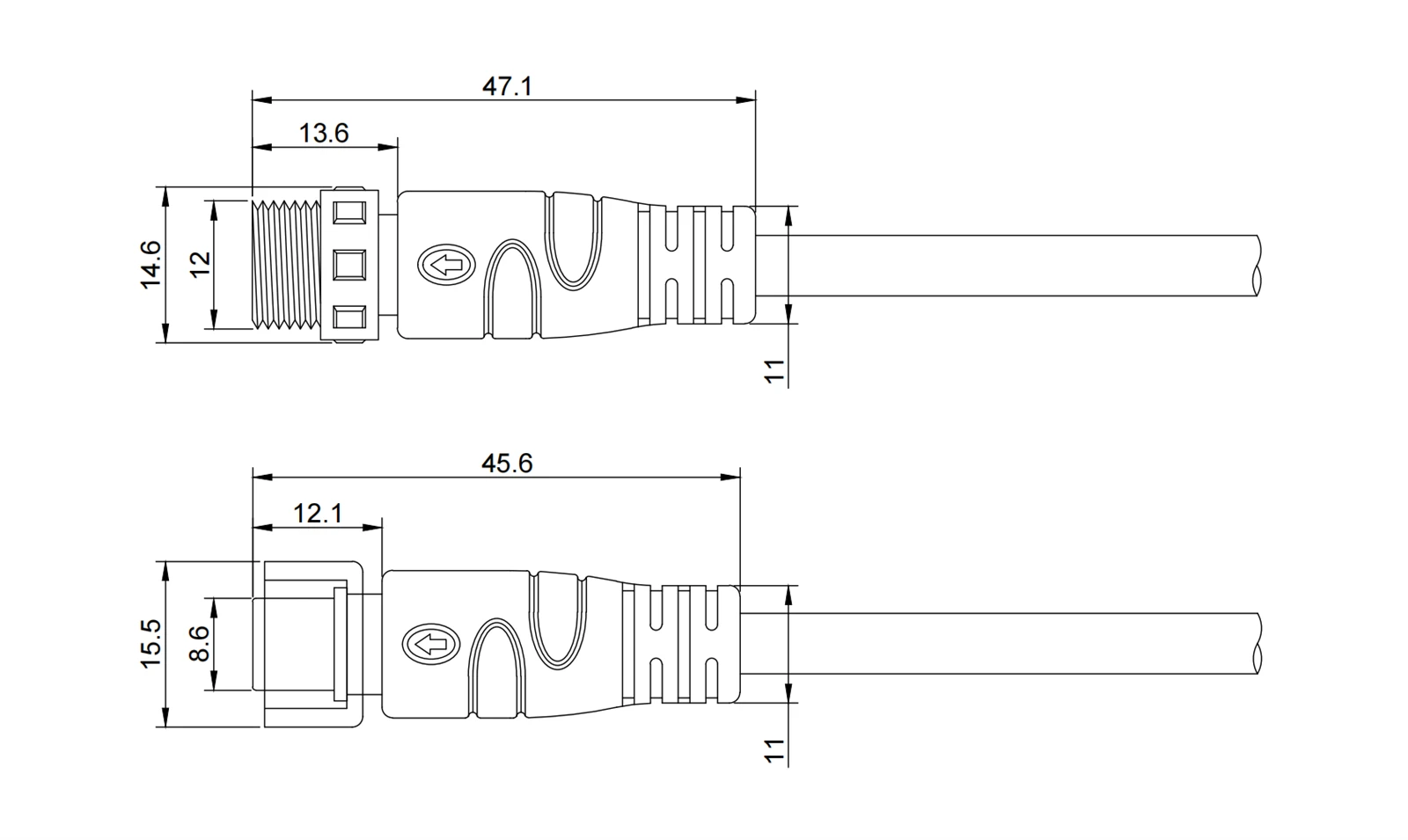

পণ্য প্রকৌশল অঙ্কন
মাত্রিক অঙ্কন সংযুক্ত CAD নির্যাস প্রতি মূল যান্ত্রিক ডেটা প্রদান করে। পুরুষ প্লাগ সামগ্রিক দৈর্ঘ্য 47.1 মিমি, মিলন থ্রেড দৈর্ঘ্য 13.6 মিমি, প্যানেল-সাইড থ্রেড 14.6 মিমি; তারের এন্ট্রি 6.0 মিমি ওডি পর্যন্ত গ্রহণ করে। মহিলা আধার সামগ্রিক দৈর্ঘ্য 45.6 মিমি, মিলনের মুখের থ্রেডের গভীরতা 12.0 মিমি, মাউন্টিং সাইড 8.6 মিমি – পুরুষ এবং মহিলার বাগদানের দৈর্ঘ্যের মধ্যে অসামঞ্জস্য লক্ষ্য করুন। সমস্ত থ্রেড M12×1.0; প্রতি ISO 2768‑m সহনশীলতা। পোলারাইজিং কী পজিশন সঠিক ওরিয়েন্টেশনের জন্য চিহ্নিত করা হয়েছে। CAD ইন্টিগ্রেশনের জন্য PDF/DWG উপলব্ধ। প্যানেল ক্লিয়ারেন্স গণনা করার সময় থ্রেড ওভারল্যাপ এবং সীল সংকোচন যাচাই করুন।
পণ্য বিস্তারিত

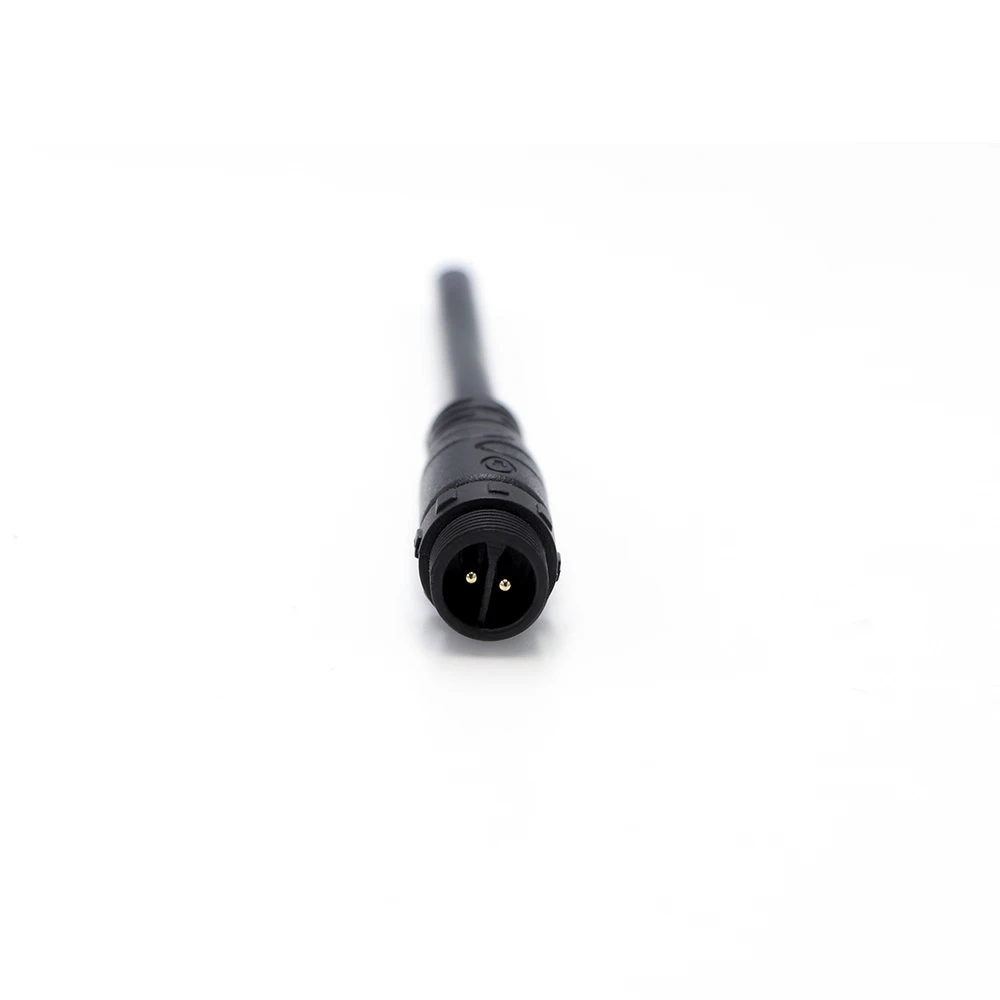

2‑Pin 6A পুরুষ প্লাগ সামনের দৃশ্য
এই সম্মুখ-মুখের দৃশ্যটি মানক M12 বৃত্তাকার প্যাটার্নে (1.0 মিমি ব্যাসের পিন) সাজানো, প্রতি পিনে 6A রেট করা দুটি নিকেল-ধাতুপট্টাবৃত পিতলের পরিচিতি সহ পুরুষ প্লাগ দেখায়। কালো পিভিসি ঢালাই হাউজিং জোরালো নিরোধক এবং যান্ত্রিক সুরক্ষা প্রদান করে। অবিচ্ছেদ্য পোলারাইজিং কীটি 12 টায় অবস্থানে দৃশ্যমান, সঠিক মিলনের অভিযোজন নিশ্চিত করে। সিলিং ও-রিং এই মুখের উপর উন্মুক্ত হয় না - এটি থ্রেড রুটের পিছনে বসে থাকে। ফ্ল্যাট ফেস ডিজাইন সংযোগের আগে ধ্বংসাবশেষ সহজে পরিষ্কার করার অনুমতি দেয়। পিনের সোজাতা, প্লেটিং অখণ্ডতা এবং হাউজিং পৃষ্ঠের গুণমান পরীক্ষা করতে এই চিত্রটি ব্যবহার করুন।

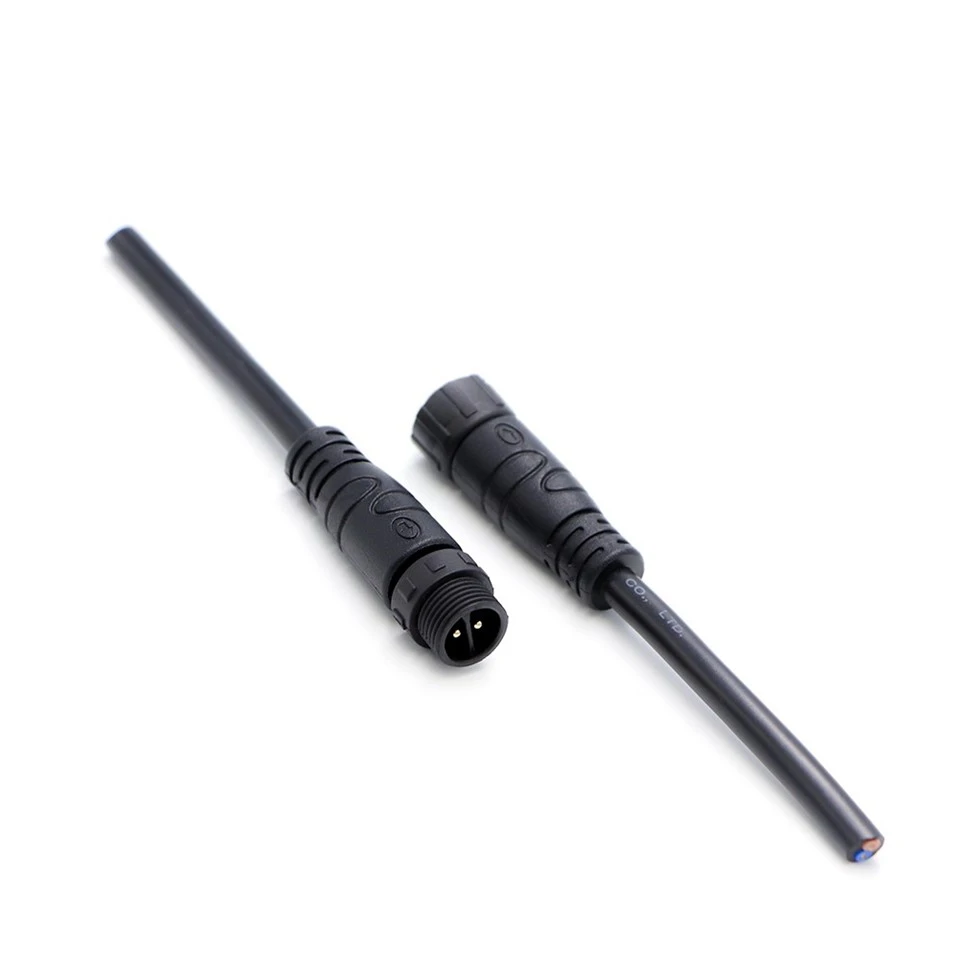

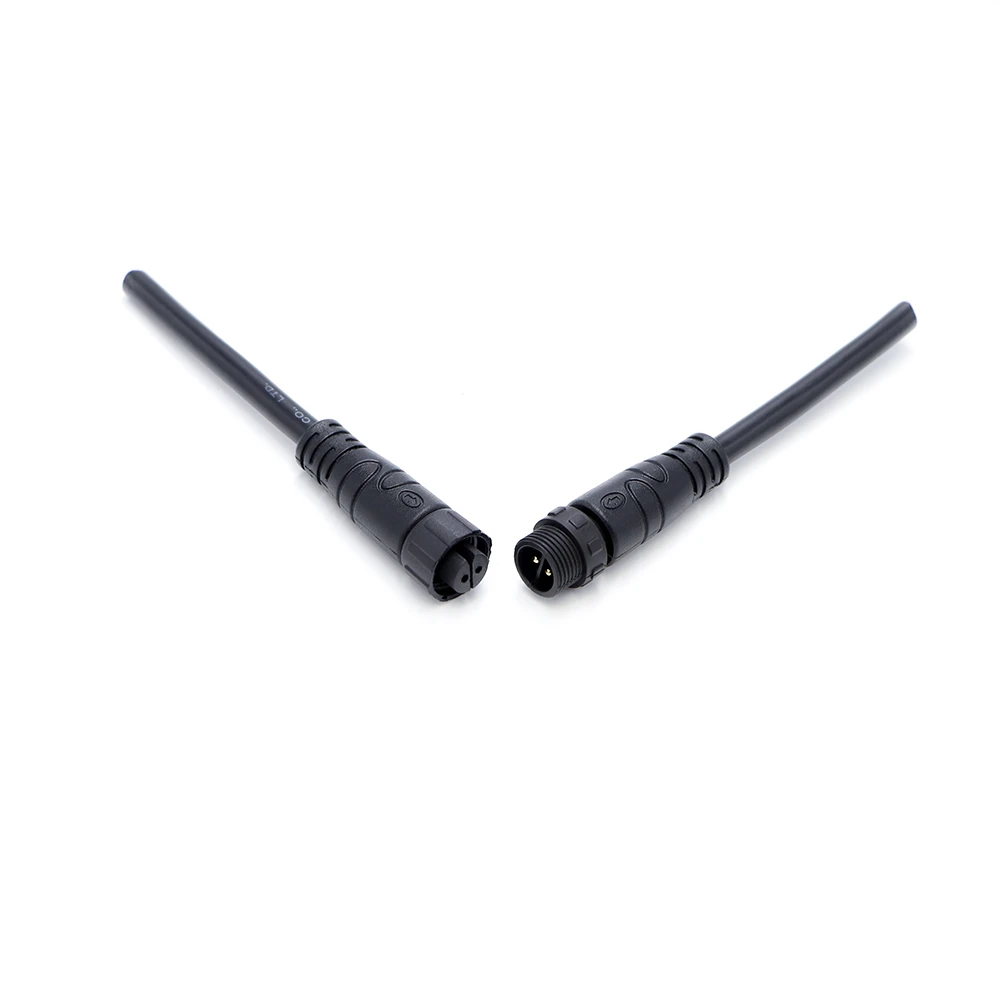

2 – 45 ডিগ্রী কোণে পুরুষ এবং মহিলা পৃথক করা হয়েছে
এই কৌণিক দৃশ্যটি প্রায় 45 ডিগ্রিতে পৃথক করা পুরুষ প্লাগ (বাম) এবং মহিলা আধার (ডান) উপস্থাপন করে, যা M12 × 1.0 উভয় ধাতব থ্রেড - পুরুষ বাহ্যিক এবং মহিলা অভ্যন্তরীণ, উভয় নিকেল-ধাতুপট্টাবৃত পিতলের স্পষ্ট দৃশ্যমানতার অনুমতি দেয়। পুরুষ থ্রেড রুটে সিলিং ও-রিং দৃশ্যমান। কোণটি পুরুষের মেরুকরণ কী এবং মহিলার উপর সংশ্লিষ্ট স্লটও প্রকাশ করে। কোন প্লাস্টিকের থ্রেড ব্যবহার করা হয় না; সমস্ত লোড বহনকারী পৃষ্ঠগুলি বারবার চক্রের উপর ঘূর্ণন সঁচারক বল ধরে রাখার জন্য ধাতব। এই চিত্রটি সমাবেশের আগে থ্রেডের অবস্থা, সীলের অবস্থান এবং কী প্রান্তিককরণ পরিদর্শনে সহায়তা করে।
