M12 3 কোর রেটযুক্ত জলরোধী সংযোগকারী IP68
Dongguan Hejiaxin Technology Co., Ltd. চীনে m12 3 কোর রেটযুক্ত ওয়াটারপ্রুফ সংযোগকারী ip68-এর নেতৃস্থানীয় নির্মাতা এবং সরবরাহকারীদের একজন। দয়া করে এখানে চীনে তৈরি পাইকারি টেকসই পণ্য নির্দ্বিধায় করুন এবং আমাদের কারখানা থেকে মূল্য তালিকা পান। সমস্ত কাস্টমাইজড পণ্য উচ্চ মানের এবং প্রতিযোগী মূল্য সঙ্গে হয়.
প্রযুক্তিগত বিশেষ উল্লেখ
|
প্যারামিটার |
স্পেসিফিকেশন |
|
ভোল্টেজ রেটিং |
AC250V |
|
বর্তমান R ating |
6A এর থেকে কম বা সমান |
|
প্লাগ এর সময় |
1500 |
|
সর্বোচ্চ তারের ওডি |
6.0 মিমি এর চেয়ে কম বা সমান |
|
সার্কিট স্ট্রাকচার |
সমান্তরাল |
|
যোগাযোগ প্রতিরোধ |
10mΩ |
|
নিরোধক কাঠামো |
500MΩatDC500V |
|
ঘরের তাপমাত্রায় ভোল্টেজ সহনশীলতা |
1.5 কেভি |
|
তাপমাত্রা রেটিং |
-20 ডিগ্রি ~+85 ডিগ্রি |
|
জলরোধী স্তর |
IP67 |
উপাদান বিশেষ উল্লেখ
|
প্যারামিটার |
স্পেসিফিকেশন |
|
তারের উপাদান |
পিভিসি, রাবার |
|
জ্যাক উপাদান |
পিভিসি |
|
পিন উপাদান |
নিকেল-প্লেটেড ব্রাস |
|
সিলিং রিং |
রাবার |

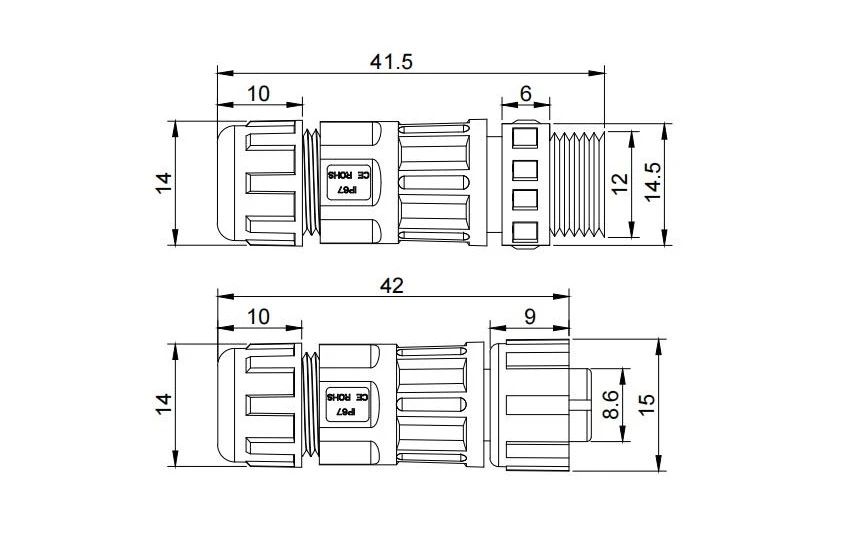

পণ্য প্রকৌশল অঙ্কন
মাত্রিক অঙ্কন সংযুক্ত CAD নির্যাস প্রতি মূল যান্ত্রিক ডেটা প্রদান করে। পুরুষ প্লাগের সামগ্রিক দৈর্ঘ্য 41.5 মিমি, সঙ্গমের থ্রেডের দৈর্ঘ্য 10.0 মিমি, কেবল-এন্ট্রি থ্রেডের দৈর্ঘ্য 6.0 মিমি, সিলিং গ্রন্থির দৈর্ঘ্য 14.5 মিমি। মহিলা আধার সামগ্রিক দৈর্ঘ্য 42.0 মিমি, সঙ্গমের মুখের থ্রেডের গভীরতা 10.0 মিমি, কেবল-এন্ট্রি থ্রেড 14.0 মিমি, মাউন্টিং সাইড থ্রেডের দৈর্ঘ্য 15.0 মিমি, একটি 8.6 মিমি সিল কম্প্রেশন জোন সহ। উভয়ই M12×1.0 মিলনের থ্রেড ব্যবহার করে; প্রতি ISO 2768‑m সহনশীলতা। দ্বৈত ও-রিং অবস্থানগুলি IP68 যাচাইকরণের জন্য নির্দেশিত। CAD ইন্টিগ্রেশনের জন্য PDF/DWG উপলব্ধ। নিমজ্জনের আগে সিলের সংকোচন এবং গ্রন্থির নিবিড়তা যাচাই করুন।
পণ্য বিস্তারিত

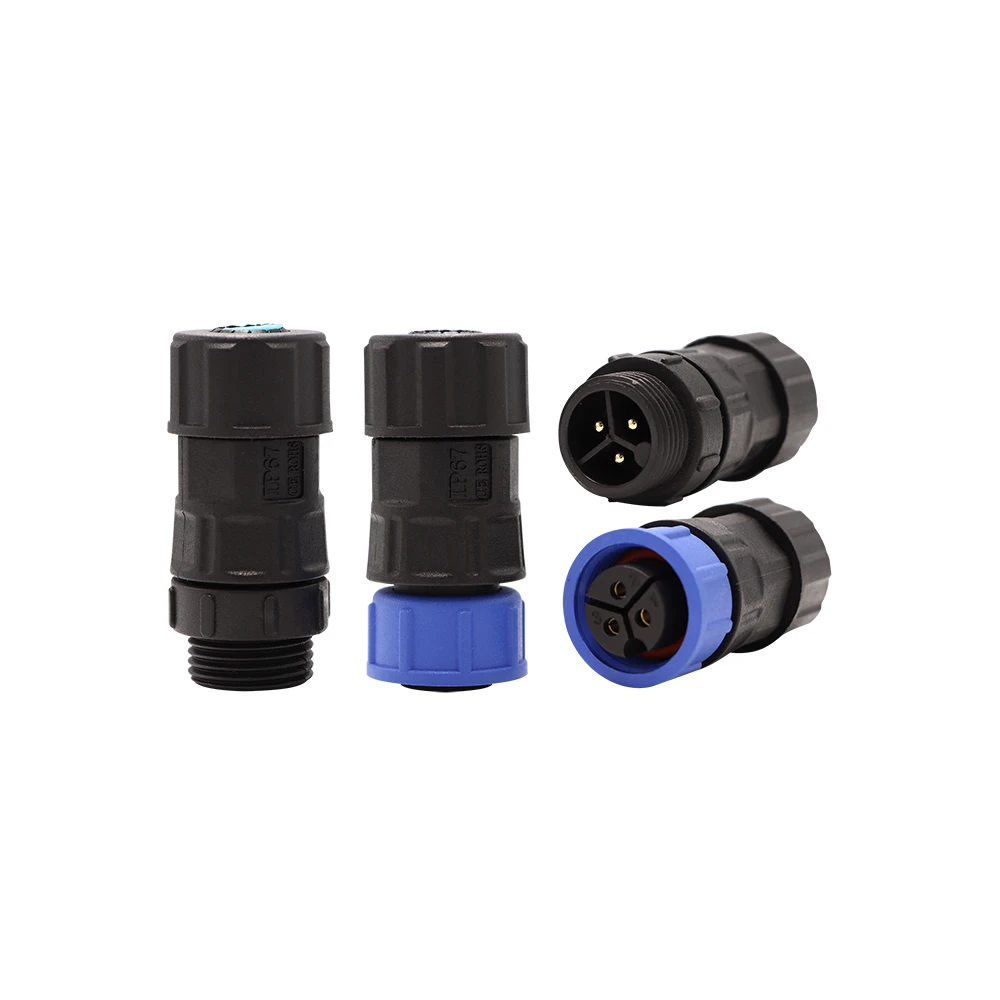

3-পিন পুরুষ এবং মহিলা
এই যৌগিক ফটোটি উল্লম্ব এবং অনুভূমিক উভয় ক্ষেত্রেই 3-পিন পুরুষ এবং মহিলা সংযোগকারীগুলিকে দেখায়৷ কালো পিভিসি হাউজিংগুলি সামঞ্জস্যপূর্ণ, সঙ্গমের ইন্টারফেস রিংটি নীল রঙে ঢালাই করা হয়েছে - IP68 সিলিং ক্লাসের দ্রুত সনাক্তকরণের জন্য একটি ভিজ্যুয়াল সূচক৷ তিনটি নিকেল-ধাতুপট্টাবৃত পিতলের পরিচিতি (1.0 মিমি পিন) পুরুষের মুখে দৃশ্যমান। নীল রিং এই সিরিজটিকে আদর্শ IP67 সংস্করণ থেকে আলাদা করে, যা বর্ধিত নিমজ্জন ক্ষমতার সংকেত দেয়। পানির নিচে বা উচ্চ-আর্দ্রতা পরিবেশে ইনস্টল করার আগে ইতিবাচক চাক্ষুষ সনাক্তকরণের জন্য এই চিত্রটি ব্যবহার করুন।

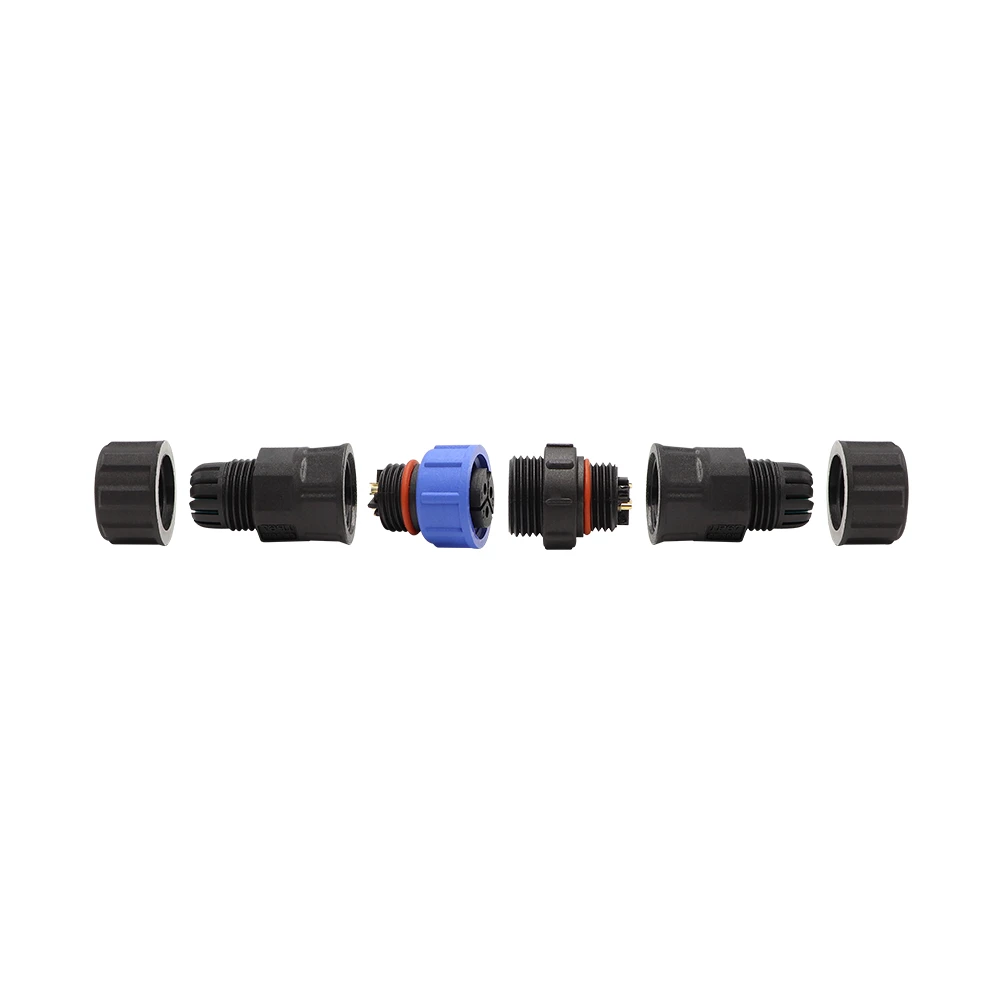

পুরুষ এবং মহিলা জলরোধী অ্যাডাপ্টার বিচ্ছিন্ন
এই বিস্ফোরিত-ভিউ ফটোতে দেখায় যে পুরুষ এবং মহিলা অ্যাডাপ্টারগুলি সম্পূর্ণরূপে বিচ্ছিন্ন করা হয়েছে, যা অভ্যন্তরীণ সিলিং আর্কিটেকচারকে প্রকাশ করে৷ দ্বৈত ও-রিংগুলি (একটি পুরুষ থ্রেড রুটে, একটি মহিলা থ্রেডের ভিতরে) স্পষ্টভাবে দৃশ্যমান - এইগুলি হল প্রাথমিক উপাদান যা IP68 নিমজ্জন সুরক্ষা অর্জন করে। থ্রেডেড কাপলিং বাদাম, তারের গ্রন্থি এবং অভ্যন্তরীণ স্ট্রেন-রিলিফ ক্ল্যাম্প সব আলাদাভাবে দেখানো হয়েছে। পুনঃসংযোজন করার জন্য কোন বিশেষ সরঞ্জামের প্রয়োজন নেই - গ্রন্থিতে স্ট্যান্ডার্ড টর্ক (0.8-1.2 Nm) সঠিক সীল সংকোচন নিশ্চিত করে। এই চিত্রটি রক্ষণাবেক্ষণ ক্রুদের সিল স্ট্যাক এবং সঠিক সমাবেশ ক্রম বুঝতে সহায়তা করে।
